ВоздухонагревателиTITAN AIR VSV 800
Мощность
906 кВт
Макс. температура
70 °C
КПД
90%
Расход воздуха
61130 м3/ч
Расход газа
97.3 м3/ч
Воздухонагреватели TITAN AIR VSV 800 мощностью 906 кВт и производительностью по воздуху 61130 м3/ч предназначены для отопления жилых, коммерческих и производственных объектов.
В модели TITAN AIR VSV 800 предусмотрена секция вентиляции. Теплогенератор выпускается в нескольких исполнениях: для размещения в помещении и на улице. Компоновка секций и агрегатов может быть вертикальной или горизонтальной. Также на этапе заказа согласовывается сторона подачи воздуха.
Оборудование сертифицировано для применения в России и странах Таможенного союза.
Устройство
TITAN AIR VSV 800 — теплогенератор непрямого нагрева. Воздух нагревается от стенок теплообменника и не контактирует с продуктами сгорания. Ключевыми узлами конструкции являются секция теплообменника и секция вентиляции (если предусмотрена в модели). Узлы и агрегаты секций монтируются на алюминиевых рамах и закрыты панелями корпуса.
- Теплообменник
- Камера сгорания
- Передняя стенка коллектора продуктов сгорания
- Задняя стенка коллектора продуктов сгорания
- Патрубок горелки
- Патрубок выхода дымовых газов
- Окошко смотровое
- Патрубок для слива конденсата
- Отражатель
- Окошко для удаления сажи
- Люк для прочистки труб теплообменника
- Плита крепления горелки
- Рама секции теплообменника
- Блок термостатов
- Шкаф управления
- Рама секции вентиляции
- Электродвигатель
- Вентилятор
- Защитный экран секции вентиляции
- Опора скользящая
- Горелка
- Место крепления температурных датчиков
- Решетка забора воздуха
- Поддон с монтажными крюками
Характеристики
| Модели | Тепловая мощность топки | Номинальная полезная мощность | КПД, при соответствующей тепловой мощности, не менее | Сопротивление камеры сгорания | Номинальный расход воздуха | Температура нагрева, ∆T | Максимальный расход газа* | Максимальная темпартура воздуха на выходе, Tmax | Сопротивление теплообменника | Рабочее давление на выходе | Потребляемая мощность вентиляторов / горелки / ТЭНа* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | кВт | % | Па | м3/ч | °C | м3/ч | °C | Па | Па | кВт | |
| TITAN Air 800 | 906 | 815 | 90 | 130 | 61130 | 40 | 97.3 | 70 | 250 | 800 | 30 / 2.3 / 1 |
Документация и чертежи
к модели TITAN AIR VSV 800
к модели TITAN AIR VSV 800
Размеры

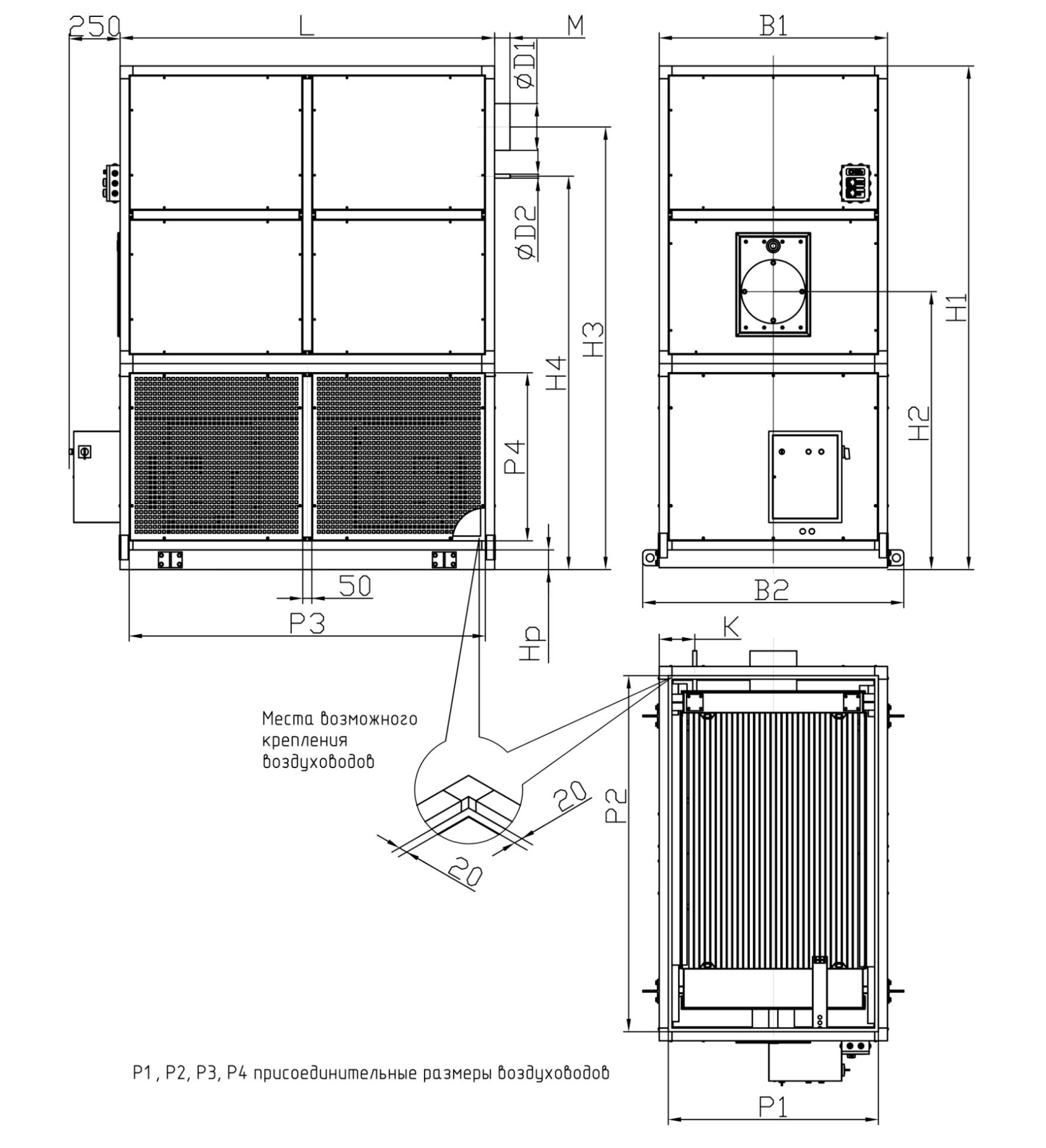

Воздухонагреватель с секцией вентиляции в вертикальном исполнении
| Модели | L | M | K1 | B1 | B2 | H1 | H2 | H3 | H4 | Hp | D1 | D2 | P1 | P2 | P3 | P4 | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кг | |
| TITAN Air 800 | 3139 | 312 | 235 | 1770 | 1936 | 3770 | 2010 | 3334 | 2991 | 120 | 403 | 22 | 1630 | 2999 | 2999 | 1200 | 2008 |

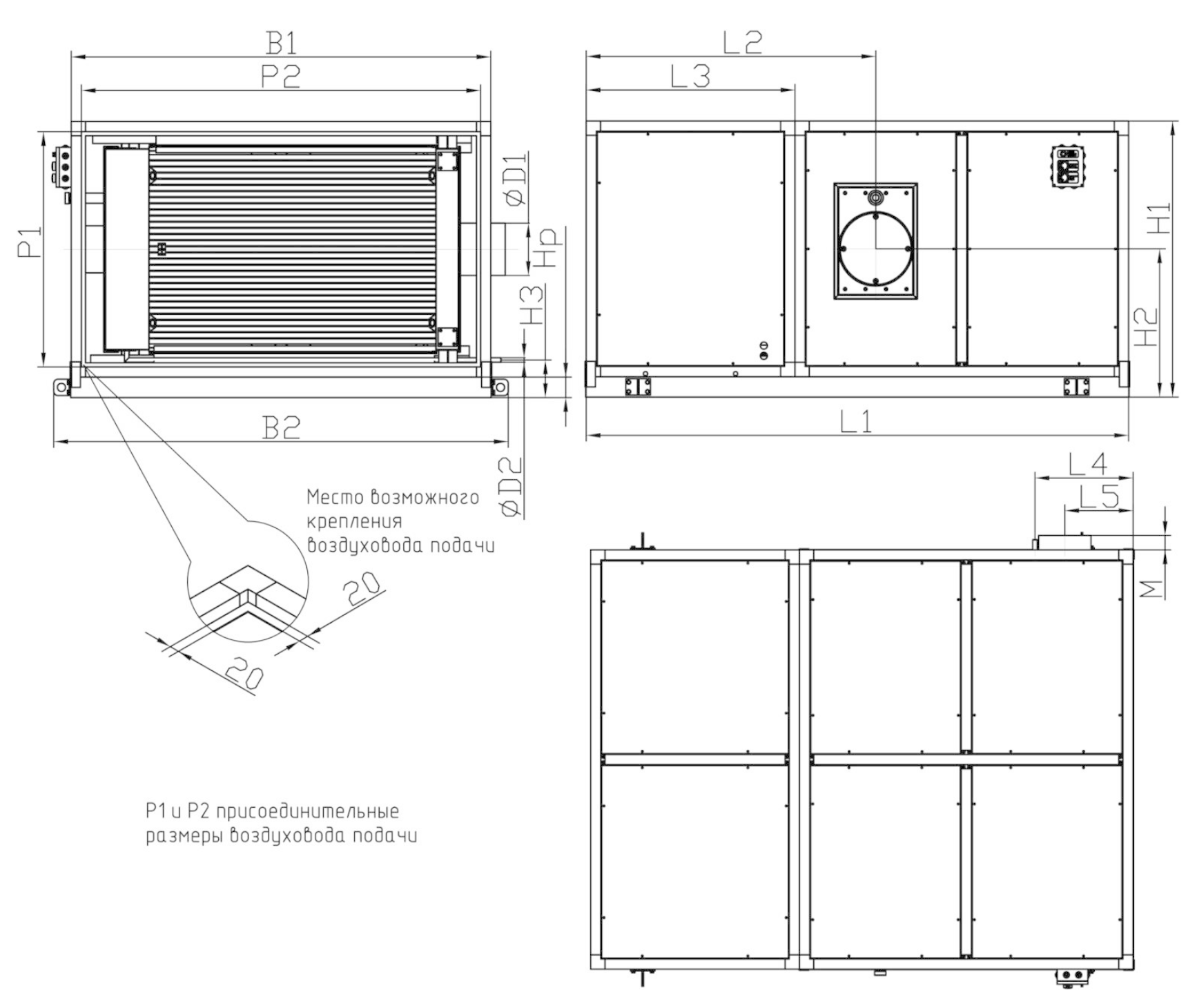

Воздухонагреватель с секцией вентиляции в горизонтальном исполнении
| Модели | L | M | K1 | B1 | B2 | H1 | H2 | H3 | H4 | Hp | D1 | D2 | P1 | P2 | P3 | P4 | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кг | |
| TITAN Air 800 | 3650 | 1890 | 1340 | 656 | 436 | 312 | 3139 | 3305 | 1890 | 1005 | 232 | 120 | 403 | 22 | 1630 | 2999 | 2176 |
| Модели | Диаметр топочной камеры | Длина топочной камеры | Рекомендуемая длина сопла горелки |
|---|---|---|---|
| мм | мм | мм | |
| TITAN Air 800 | 1347 | 2737 | 330…400 |
Совместимые горелки
На воздухонагреватели
TITAN AIR VSV 800 могут устанавливаться газовые и дизельные горелки. Для комплектации подходят как российские, так и европейские горелки.
Сообщите менеджеру требуемый вид топлива и предпочитаемого производителя горелки и мы поможем скомплектовать поставку воздухонагревателя вместе с подходящим горелочным устройством, необходимыми комплектующими и автоматикой.
