Трехходовые водогрейные котлыTITAN Prom 3FT 4000

Мощность 4000 кВт

Макс. давление 0.6 МПа

Макс. температура 115 °C

КПД 93%

Емкость 6280 л

Расход газа 462 м³/ч

Трехходовые котлы TITAN Prom 3FT 4000 мощностью 4000 кВт и емкостью 6280 л предназначены для нагрева воды в системах водяного отопления и теплоснабжения различных объектов гражданского и производственных секторов. В системах с разделительными теплообменниками и бойлерами котлы TITAN Prom 3FT 4000 могут использоваться в контурах горячего водоснабжения.

Жаротрубные котлы TITAN Prom используются для комплектации стационарных котельных на предприятиях со строгими требованиями к поддержанию температурного режима.

Все модели котлов сертифицированы для применения в России и странах Таможенного союза.

Устройство

TITAN Prom 3FT 4000 — трехходовой с цилиндрической топкой прямого типа. Продукты сгорания топлива совершают три оборота: первый — в топке котла, второй и третий обороты совершаются в трубных пучках. Внутри дымогарных труб пучка третьего хода установлены спиральные турбулизаторы. Они создают турбулентность в потоке нагретых газов, тем самым значительно улучшая теплопередачу и позволяют котлу достигать более высокого КПД.

Передние двери котла открываться для доступа к поворотной камере между вторым и третьим ходом и для прочистки дымогарных труб. Изнутри передние двери защищены от высоких температур огнеупорной теплоизоляцией. На фланец передней стенки котла устанавливается подходящая по размерам и мощности горелка на газу или жидком топливе.

С обратной стороны котла расположен съемный люк для прочистки топочной камеры. На люке находится смотровое стекло для наблюдения за пламенем в топке.

Характеристики

Модели	Номинальная полезная мощность		Потребляемая мощность (мощность топки)		КПД	Расход газа*	∆P топки	∆P по воде	Макимальное рабочее давление	Емкость	Масса котла (без воды)
Модели	кВт	ккал/ч	кВт	ккал/ч	%	м3/ч	мбар	мбар	МПа	л	кг
TITAN Prom 3FT 4000	4000	3440000	4302	3698860	93	462	14	85	0.6	6280	7540

Документация и чертежи
к модели TITAN Prom 3FT 4000

Руководство по эксплуатации

Размеры

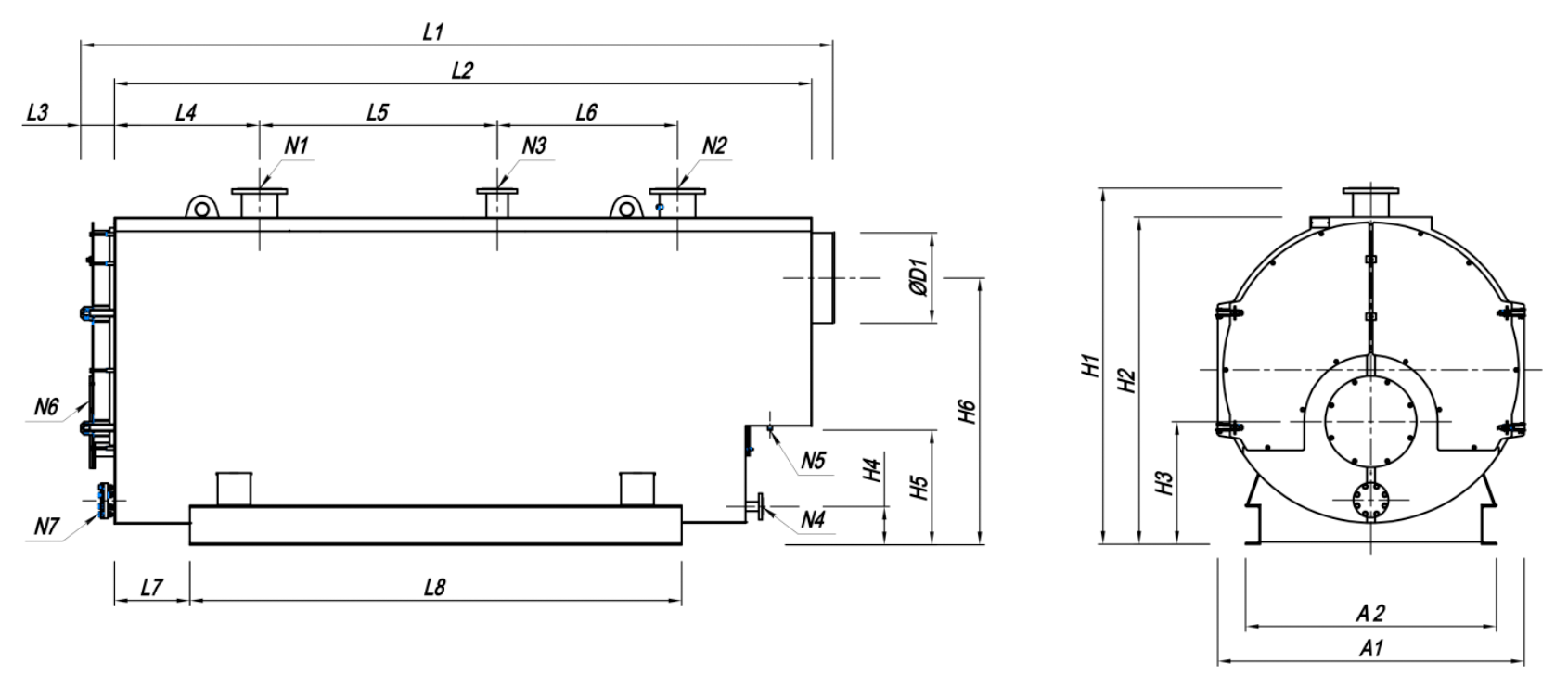

Габаритный чертеж котла [[name]] мощностью [[power]] кВт

Модели	Размеры, мм
Модели	L1	L2	L3	L4	L5	L6	L7	L8	H1	H2	H3	H4	H5	H6	A1	A2	⌀D1
TITAN Prom 3FT 4000	4900	4620	200	630	1850	1150	750	3000	2280	2140	770	240	550	1780	2000	1540	500

Соединения

N1 – патрубок нагреваемой воды на входе в котел (обратка)
N2 – патрубок нагретой воды на выходе из котла (подача)
N3 – патрубок предохранительного сбросного клапана
N4 – патрубок слива воды из теплообменника котла
N5 – патрубок дренажа конденсата и коллектора дымовых газов
N6 – фланец установки горелки
N7 — лючок прочистки теплообменника

Модели	Условный диаметр патрубка, Ду, мм
Модели	N1	N2	N3	N4	N5
TITAN Prom 3FT 4000	200	200	125	50	G ³/₄"

Автоматика

Трехходовые котлы TITAN Prom 3FT 4000 предусматривают три варианта комплектации:

без щита управления (в этом случае котел поставляется без каких-либо устройств управления, автоматизации и защиты)
с термостатическим щитом управления TIPROmatic
со щитом электронного каскадного управления котлами TIPROmatic Control или TIPROmatic Complex

Совместимые горелки

На модель TITAN Prom 3FT 4000 могут устанавливаться газовые горелки и горелки на дизельном или тяжелом жидком топливе. Трехходовые котлы успешно эксплуатируются с горелками российского и зарубежного производства.

Сообщите менеджеру требуемый вид топлива и предпочитаемого производителя горелки и мы поможем скомплектовать поставку котла вместе с подходящим горелочным устройством, необходимыми комплектующими и автоматикой
