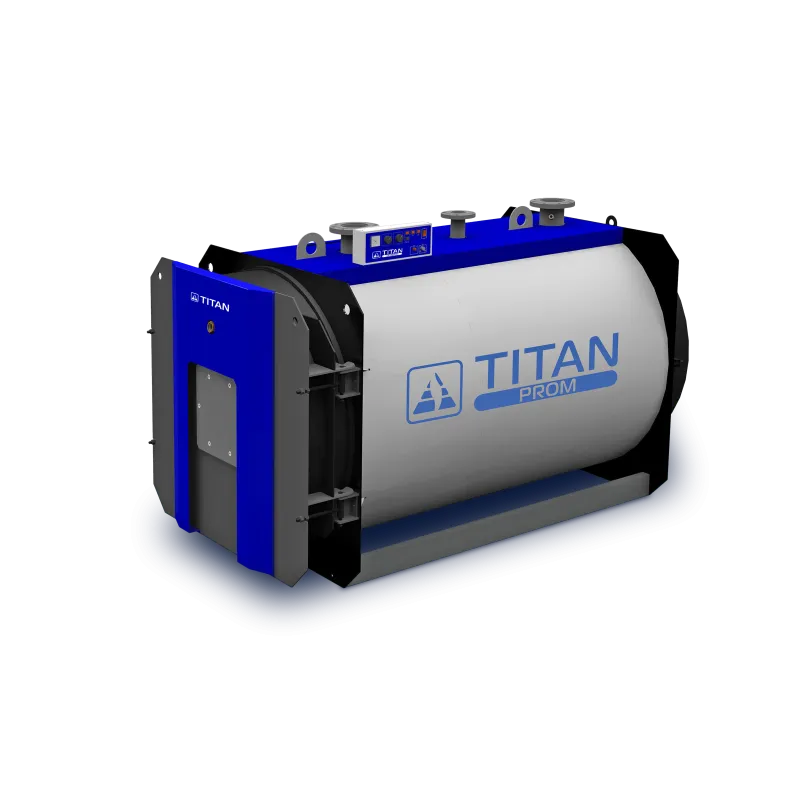

Двухходовые отопительные котлыTITAN Prom 4000

Мощность 4000 кВт

Макс. давление 0.6 МПа

Макс. температура 115 °C

КПД 92%

Емкость 4200 л

Расход газа 467 м³/ч

Двухходовые котлы TITAN Prom 4000 мощностью 4000 кВт и емкостью 4200 л предназначены для нагрева воды в системах отопления и теплоснабжения различных зданий и сооружений. В системах с разделительными теплообменниками и бойлерами котлы TITAN Prom 4000 могут использоваться в контурах горячего водоснабжения.

Жаротрубные котлы TITAN Prom используются для комплектации как стационарных, так и блочно-модульных котельных, могут эксплуатироваться в составе каскадных систем.

Все модели котлов сертифицированы для применения в России и странах Таможенного союза.

Устройство

TITAN Prom 4000 — отопительный водогрейный, жаротрубный, стальной котел с закрытой камерой сгорания. Котел имеет цилиндрическую реверсивную топку. Дымовые газы совершают два оборота в топке, третий оборот совершается в трубном пучке. Для повышения КПД внутри дымогарных труб установлены спиральные турбулизаторы. Создавая турбулентность в потоке нагретых газов, турбулизаторы значительно увеличивают теплопередачу, делают котельную установку более экономичной.

Передняя дверь котла (на которую устанавливается горелка) может открываться как налево, так и направо. Дверь регулируется в вертикальной плоскости и по глубине для обеспечения герметичности топки. Изнутри передняя дверь защищена температур огнеупорной теплоизоляцией. На фланец передней стенки устанавливается газовая или жидкотопливная горелка. Над фланцем горелки расположено смотровое стекло для наблюдения за пламенем в топочной камере.

Задняя крышка котла (со стороны дымохода) имеет съемную конструкцию, снабжена люком для очистки и осмотра топки котла.

Характеристики

Модели	Номинальная полезная мощность		Потребляемая мощность (мощность топки)		КПД	Расход газа*	∆P топки	∆P по воде	Макимальное рабочее давление	Емкость	Масса котла (без воды)
Модели	кВт	ккал/ч	кВт	ккал/ч	%	м3/ч	мбар	мбар	МПа	л	кг
TITAN Prom 4000	4000	3440000	4348	3739280	92	467	12	85	0.6	4200	7150

Документация и чертежи
к модели TITAN Prom 4000

Руководство по эксплуатации 2D-модель (dwg) 3D-модель (dwg)

Размеры

Модели	L1	L2	L3	L4	L5	A1	A2	A3	H1	H2	H3	H4	H5	H6	S1	S2	S3	D1	D2	D3
TITAN Prom 4000	4630	3680	360	450	3850	360	2950	1950	2200	2050	820	300	1575	200	1950	1950	1400	420	1220	600

Соединения

N1 – патрубок нагреваемой воды на входе в котел (обратка)
N2 – патрубок нагретой воды на выходе из котла (подача)
N3 – патрубок предохранительного клапана **
N4 – патрубок слива воды из теплообменника котла
N5 – патрубок дренажа конденсата и коллектора дымовых газов
D3 – присоединение дымохода

Модели	Условный диаметр патрубка, Ду, мм
Модели	N1	N2	N3	N4	N5
TITAN Prom 4000	200	200	150	G 1¹⁄₂"	G ¹⁄₂"

Автоматика

Двухходовые котлы TITAN Prom 4000 предусматривают три варианта комплектации:

без щита управления (в этом случае котел поставляется без каких-либо устройств управления, автоматизации и защиты)
с термостатическим щитом управления TIPROmatic
со щитом электронного каскадного управления котлами TIPROmatic Control или TIPROmatic Complex

Подбор горелки

На модель TITAN Prom 4000 могут устанавливаться газовые горелки и горелки на дизельном или тяжелом жидком топливе. Двухходовые котлы успешно эксплуатируются с горелками российского и зарубежного производства.

Сообщите менеджеру требуемый вид топлива и предпочитаемого производителя горелки и мы поможем скомплектовать поставку котла вместе с подходящим горелочным устройством, необходимыми комплектующими и автоматикой
